Ravni cilindrični zupčanik

Opći koraci projektiranja M2 cilindričnog zupčanika

1. Pogonska snaga izračunava se prema opterećenju i stanju gibanja (brzina, okomito ili vodoravno gibanje)

2. Preliminarno procijenite modul zupčanika (ako je potrebno, provedite naknadnu provjeru čvrstoće zupčanika. Ako se utvrdi da je modul premali tijekom provjere čvrstoće, modul zupčanika mora se ponovno odrediti. Općenito, odabir modula zupčanika temelji se na iskustvu ili analogija, a sigurnosna provjera se provodi kasnije)

3. Izraditi idejni projekt konstrukcije, odrediti ukupni prijenos i odrediti stupnjeve prijenosa (više stupnjeva prijenosa)

4. Podijelite prema ukupnom prijenosnom omjeru i izračunajte podprijenosni omjer na svim razinama

5. Izvršite detaljan projekt strukture prijenosa (detaljni dizajn svakog vratila) u skladu s potrebama sustava, koji se općenito izvodi na općem montažnom crtežu

6. U konstrukcijskom dizajnu, ako se utvrdi da su rani parametri nerazumni (uključujući pretjerane brzine, međusobne smetnje, poteškoće u proizvodnji i ugradnji, itd.), potrebno je vratiti se na gornji program na vrijeme i započeti iznova

7. Nacrtajte shematski dijagram klinaste osovine (naravno, dobro je to učiniti jednom za svaku osovinu), nacrtajte dijagram momenta savijanja i dijagram zakretnog momenta na svakom kraju osovine, kako biste saznali opasni dio i provjerite čvrstoću osovine

8. Provjera čvrstoće zupčanika vratila niske brzine

9. Podijelite crtež dijela nakon što je siguran

SSTmachinery proizvodi M2 cilindrične zupčanike dobre kvalitete.

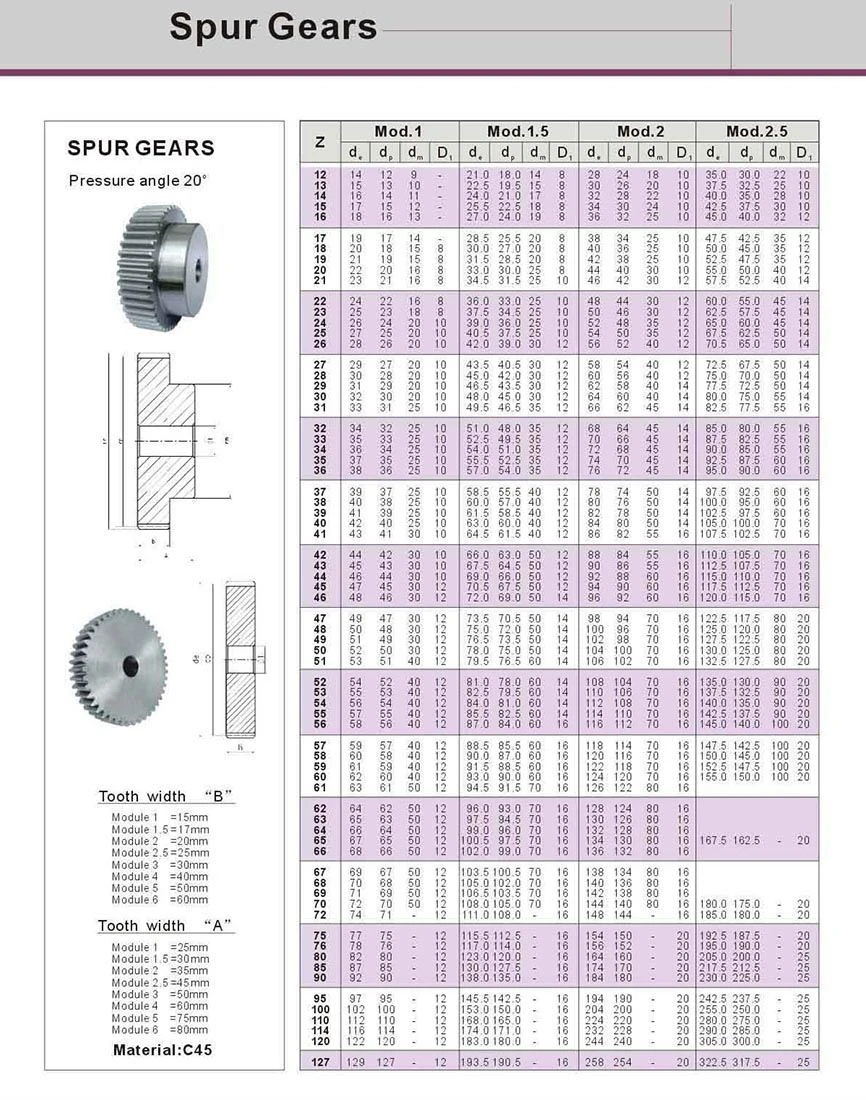

Ravni zupčanici su standardni cilindrični zupčanici koji se koriste za prijenos zupčanika. Njegova visina korijena zuba jednaka je 1,25 modula, a visina vrha zuba jednaka je 1 modulu.

Zupčanici su mehaničke komponente sa zubima na rubu koji se mogu neprekidno zahvaćati i prenositi gibanje i snagu. Zupčanici su mehanički dijelovi sa zubima koji mogu zahvatiti jedan s drugim. Primjena zupčanika u prijenosu pojavila se vrlo rano.
