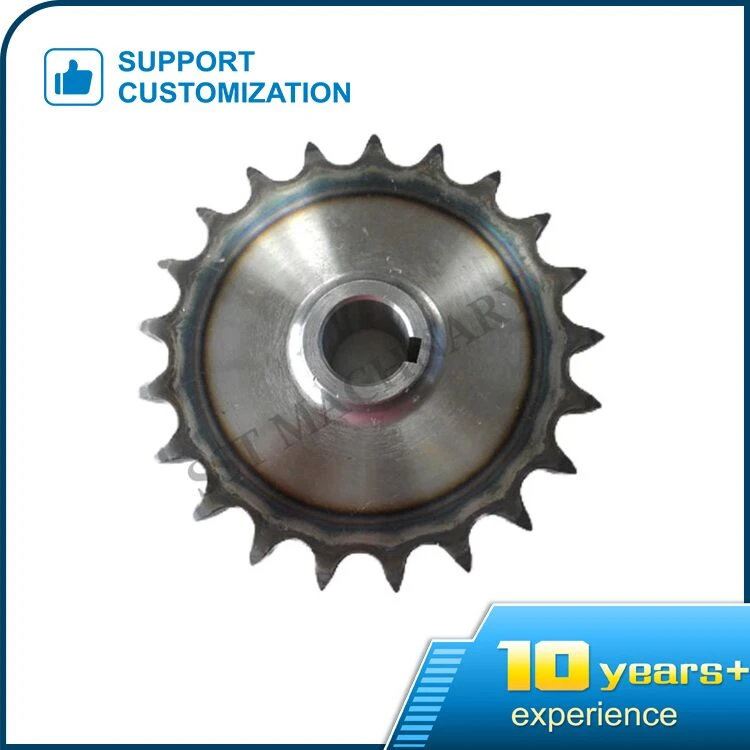

16B Lančani lančanik

Parametar za 16B lančanik:

Igralište 19.05

Unutarnja širina 11,68

Valjak 12.07

BR. Zuba: 8-125

Lančanik: kotač s nazubljenim zubima lančanika koji se spajaju s blokovima točnog nagiba na karikama ili sajlama: čvrsti ili žbičasti zupčanik koji se spaja s (valjkastim) lancima za prijenos gibanja.

Primjena lančanika: naširoko se koristi u mehaničkom prijenosu u kemijskoj industriji, tekstilnim strojevima, prehrambenoj industriji, instrumentaciji, naftnoj i drugim industrijama.

Opća načela za izbor zuba lančanika:

19 zuba ili više

Općenito se koristi za pokretanje lančanika koji rade pri srednjoj i velikoj brzini i pod normalnim radnim uvjetima.

17 zuba

Samo za pogonski lančanik s malim korakom.

23 zuba ili više

Preporuča se za situacije udara. Kada je omjer brzine nizak, upotreba lančanika s velikim brojem zuba može uvelike smanjiti rotaciju I karike lanca, vlačno opterećenje lanca i opterećenje ležaja.

Zupčanici su čvrsti ili žbičasti zupčanici koji se spajaju s (valjkastim) lancima za prijenos gibanja. Lančanici proizvedeni u tvornici specijalnih lančanika Xinghua fulaite prikladni su za razne prijenosne strojeve, uključujući stepenaste lančanike, dvoredne lančanike, dvostrane stepenaste lančanike, stepenaste lančanike, lančanike sa konusnim rukavcem i ravne pločaste lančanike. Lančanici od nehrđajućeg čelika odnose se na lančanike izrađene od nehrđajućeg čelika, 304.

Struktura lančanika je otprilike sljedeća:

1. Cjelokupna struktura. Općenito se koristi u obradi jednorednih, dvorednih, jednostrukih i dvostrukih lančanika standardnih lanaca ispod p=38.1.

2. Zavarena konstrukcija. Uglavnom se koristi u obradi jednostrukih i dvostrukih lančanika srednje i velike veličine. Dio s prirubnicom ima šipku kako bi formirao konveksni oblik. Vanjski promjer i otvor za osovinu prstena zupčanika mogu se obraditi nakon rezanja ploče. Jedan kraj rupe je okrenut iz utora za zavarivanje i uvučen u prirubnicu za zavarivanje. Oba kraja moraju biti zavarena tijekom zavarivanja, a mora se koristiti elektroda s niskim sadržajem vodika kao što je t506 elektroda.

3. Lijevani lančanik. Uglavnom se koristi u obradi velikih lančanika. Tijekom obrade obrađuje se samo zupčanički prsten, dvije čeone strane prirubnice, vanjski promjer, unutarnji promjer i utor za klin, a zatim se obrađuje oblik zuba. Prstenovi i lančanici su svi lijevani. Postoje dvije vrste materijala za lijevanje lančanika, lijevano željezo i lijevani čelik, kao što su hti50, HT200 i ZG310-570 (ZG45).

4. Kuvati lančanik. Uglavnom se koristi u proizvodnji srednjih i velikih lančanika s velikim naprezanjem. Kod kovanja, bez obzira radi li se o tipu s jednom prirubnicom ili tipu s dvostrukom prirubnicom, općenito se kuje u konveksan oblik, s dovoljnim dopuštenjem za strojnu obradu rezerviranim za rupu osovine, niskim korištenjem materijala i visokom cijenom.
